硅烷偶联剂改性丙烯酸树脂：作用方式、共聚工艺与性能优化全解析

丙烯酸树脂因其优异的耐候性、透明度及加工性能，广泛应用于涂料、胶粘剂、油墨等领域。然而，由于其与无机材料（如玻璃、金属、填料）的界面结合力较弱，这在一定程度上限制了其在高性能复合材料中的应用。硅烷偶联剂的引入能有效解决这一问题，显著提升丙烯酸树脂与无机材料的粘接强度，从而扩大其在高性能复合材料领域的应用。此外，改性后的丙烯酸树脂在耐水性、耐化学腐蚀性和机械性能方面也有显著提升，使其适用于更广泛的环境和场合。以下从作用方式、共聚工艺、硅烷偶联剂570的应用及改性作用四个维度，全面解析硅烷偶联剂改性丙烯酸树脂的技术体系。

一、硅烷偶联剂与丙烯酸树脂的作用方式

硅烷偶联剂与丙烯酸树脂的作用并非单一机制，而是基于“双官能团协同”的多模式作用，主要分为界面改性和共聚改性两种核心方式，具体作用路径如下：

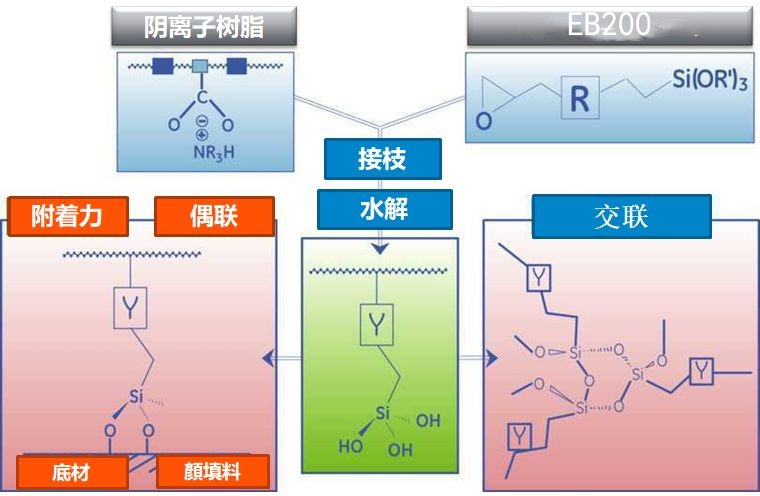

1. 界面改性：构建“分子桥梁”

硅烷偶联剂的分子结构为 Y-R-Si(OR')₃，其中 Y 为有机官能团（如氨基、环氧基、甲基丙烯酰氧基等），Si(OR')₃ 为可水解硅氧基团。其界面作用路径为：

● 与无机材料结合：Si(OR')₃ 水解生成硅醇基（Si-OH），与无机材料（如玻璃、金属、二氧化硅填料）表面的羟基（-OH）发生缩合反应，形成稳定的 Si-O-无机键，实现偶联剂在无机材料表面的牢固接枝；

● 与丙烯酸树脂结合：有机官能团 Y 与丙烯酸树脂中的极性基团（如羧基、羟基）发生物理吸附或化学反应（如氨基与羧基形成离子键、甲基丙烯酰氧基与丙烯酸树脂双键共聚），将丙烯酸树脂“锚定”在无机材料表面；

● 界面桥接效应：通过化学键合与物理作用，构建“无机材料-Si-有机树脂”的界面结构，大幅提升界面结合力，减少界面缺陷。

2. 共聚改性：实现分子级融合

当硅烷偶联剂的有机官能团（如甲基丙烯酰氧基）与丙烯酸树脂单体具有反应活性时，可在聚合过程中参与共聚反应，成为丙烯酸树脂分子链的一部分，实现“分子级融合”。例如，常用的硅烷偶联剂包括氨基硅烷和环氧基硅烷，它们在适当条件下，如特定温度和压力下，能有效参与共聚。这种改性方式能从根本上优化树脂结构，提升整体性能，如增强耐候性和附着力。

二、硅烷偶联剂与丙烯酸树脂溶液的共聚工艺

共聚改性是制备高性能有机硅改性丙烯酸树脂的核心工艺，通过将硅烷偶联剂作为单体参与聚合，实现树脂结构的精准调控。以下是典型的共聚工艺流程及关键控制点：

1. 工艺流程

1. 原料预处理：将丙烯酸类单体（如甲基丙烯酸甲酯、丙烯酸丁酯）、引发剂（如过氧化苯甲酰）、溶剂（如乙酸乙酯）按设计比例混合，搅拌均匀；将硅烷偶联剂（如KH-570）用少量溶剂稀释，备用；

2. 共聚反应：将混合单体溶液升温至70-80℃，缓慢滴加稀释后的硅烷偶联剂溶液，同时滴加引发剂溶液，滴加时间控制在1-2小时；

3. 保温反应：滴加完毕后，保温反应2-3小时，确保硅烷偶联剂充分参与共聚；

4. 后处理：反应结束后，降温至50℃以下，过滤除去杂质，得到有机硅改性丙烯酸树脂溶液。

2. 关键控制点

● 硅烷偶联剂用量：通常为单体总质量的1%-5%，用量过低改性效果不明显，过高会导致凝胶或相分离；

● 反应温度：需根据引发剂活性及单体类型优化，避免温度过高引发副反应，温度过低导致反应不完全；

● pH值调节：部分硅烷偶联剂（如氨基硅烷）在弱酸性条件下反应更稳定，需用醋酸等调节体系pH值至5-6；

● 搅拌速度：保持中速搅拌（300-500rpm），确保反应体系均匀，避免局部浓度过高。

三、硅烷偶联剂570改性丙烯酸树脂的应用与优势

γ-甲基丙烯酰氧基丙基三甲氧基硅烷（KH-570）是改性丙烯酸树脂最常用的硅烷偶联剂之一，其分子中的甲基丙烯酰氧基与丙烯酸树脂单体具有高度反应活性，能高效参与共聚反应，形成稳定的有机硅-丙烯酸树脂共聚物。

1. KH-570的结构与特性

● 分子结构：CH₂=C(CH₃)COO(CH₂)₃Si(OCH₃)₃

● 关键特性：甲基丙烯酰氧基可与丙烯酸单体共聚，三甲氧基可水解并与无机材料结合，兼具“共聚活性”与“界面活性”。

2. KH-570改性丙烯酸树脂的优势

● 界面结合力强：改性后的树脂与玻璃、金属、填料的粘附力提升30%-50%，显著改善复合材料的力学性能；

● 耐候性优异：有机硅结构提升了树脂的抗紫外线老化能力，涂层在户外使用中不易粉化、变色；

● 耐水性提升：硅氧键（Si-O-Si）的疏水性降低树脂吸水率，提升耐水、耐盐雾性能。硅氧键的疏水性使其在遇到水分子时能够形成保护屏障，有效阻止水分进入树脂内部，从而显著增强材料的耐水性能。这种提升在实际应用中意味着材料在潮湿环境或与水接触的条件下仍能保持稳定的性能，延长其使用寿命，特别适用于对防水要求较高的场合，如户外设备或水上设施的涂层。

● 加工性良好：改性树脂溶液的粘度适中，可直接用于涂料、胶粘剂的配制，无需额外处理。

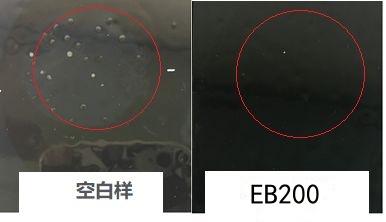

四、硅烷偶联剂改性丙烯酸树脂的核心作用

硅烷偶联剂对丙烯酸树脂的改性作用是多方面的，不仅优化了树脂与无机材料的界面性能，还提升了树脂自身的综合性能，具体作用如下：

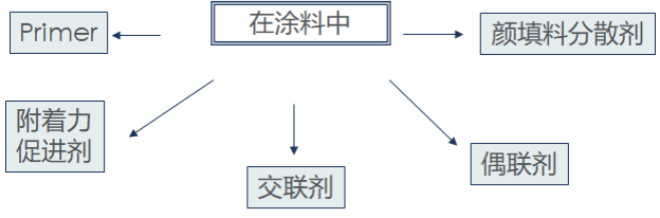

典型应用场景

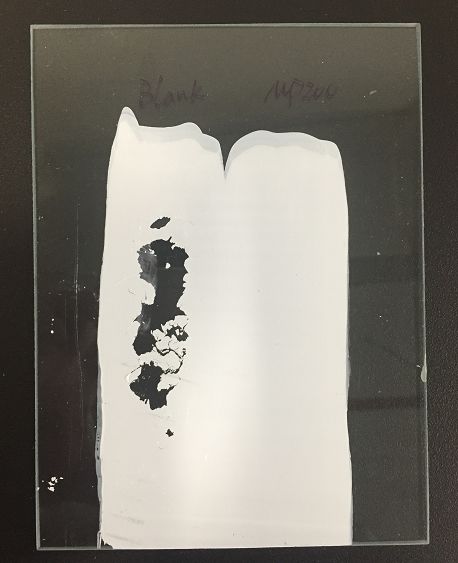

1. 玻璃涂料：KH-570改性丙烯酸树脂可大幅提升涂层与玻璃的结合力，用于建筑玻璃、汽车玻璃的防护涂层，避免涂层脱落；

2. 金属防护涂料：改善树脂与金属基材的粘附性，提升涂层的耐盐雾、耐腐蚀性能，用于船舶、桥梁等金属防护；

3. 填料改性：用于碳酸钙、二氧化硅等填料的表面处理，提升填料在丙烯酸树脂中的分散性及结合力，优化复合材料的力学性能与热稳定性。例如，在某研究中，通过使用硅烷偶联剂对碳酸钙进行表面改性，处理后的填料显著提高了丙烯酸树脂基复合材料的弯曲强度和热变形温度。这表明，填料改性不仅能够改善材料性能，还能在实际应用中延长材料的使用寿命。

五、总结

硅烷偶联剂（尤其是KH-570）改性丙烯酸树脂，通过界面改性与共聚改性双重机制，实现了丙烯酸树脂性能的全面优化，是提升复合材料性能的关键技术。其核心优势在于通过“分子设计”构建强界面，同时优化树脂自身性能，满足了涂料、胶粘剂等领域对高性能材料的需求。

在实际应用中，需结合具体需求选择硅烷偶联剂种类，优化共聚工艺参数，确保改性效果稳定可靠。未来，随着硅烷偶联剂品种的丰富（如开发含氟、含环氧的多功能硅烷偶联剂）及改性工艺的升级（如纳米改性、绿色溶剂体系），硅烷偶联剂改性丙烯酸树脂将在新能源汽车、航空航天等高端领域发挥更大作用，推动材料技术的持续创新。
